一种新型功能材料（CF强化胶）在 OGS工艺后段应用

一、摘要：
文章分析了市场上OGS工艺强化的2种方法以及强化过程中保护的方式以及优缺点。针对市场上的保护工艺我们进行改进，并研发一种能够过CNC和忍受氢氟酸浸泡的保护胶，令其替代耐酸膜，从而降低成本，预计能降低80%的成本。

二、引言：
随着科技进步，触控商品竞争越演越烈，OGS由于整体结构上少一片玻璃基版，减轻了重量和产品厚度，透光性又比G/G好，因此OGS工艺已成为触控面板业的发展趋势。OGS取代G/G市场地位的局面已在2013年成型。

OGS的全段制程包含前段大基板制程和后段切割二次化强制程，触控面板产品都会遇到玻璃切割制程的问题，而玻璃经过切割后的机械抗压力不高，就一直是各触控面板制造商需面临的重大议题，同时这也关系到OGS未来的发展前景。所以会有后续的二次强化，二次强化主要是对切割、CNC过程中造成玻璃边缘的裂纹进行修补，使其抗压能力提高。

OGS触摸屏的二次强化的方式有物理方式和化学方式。就化学方式而言，通常是对经切割得到的OGS触摸屏玻璃上下表面进行保护，然后将保护后的触摸屏放入HF混合液中，利用酸液处理未被保护的玻璃的切割面，修复玻璃切割处的裂痕，从而达到提高OGS触摸屏的机械强度的目的。

目前，OGS玻璃保护主要有三种方式（1）贴可剥胶，此方式CNC精雕过程中边缘会起边，造成HF渗透，造成次品，目前行业里极少使用其在二强保护上面。（2）贴保护胶片，贴保护贴片的方式制作简单耗材便宜，需要大量的人力和设备投入，同时贴膜时边缘必须严格要求，不能有气泡、缝隙。要求和边缘完全贴合，还要稍微比玻璃边缘多出一点，但这样就会造成在边缘酸离子交换不均匀，二次强化出现问题。目前是最广泛的使用方法。（3）印刷保护油墨。目前市场上的耐酸油墨性能不成熟，在CNC切割后，耐酸油墨边缘会产生很多裂纹崩边，在显微镜下即可显著看到，其次耐酸油墨需要碱水去膜，会对sensor造成破坏，为此有些厂家会在印刷耐酸油墨之前先印刷可剥胶保护。

OGS由于上述问题的存在，造成成本居高不下，从年初的一窝蜂上马到现在出现质疑，OGS的核心问题就是强化问题，强化解决了，次品率降低了，成本就会自然降低。按目前的工艺来说，要强化就一定要有保护。

三、方案设计分析
目前行业里里面普遍的做法就是：清洁（大片） → 强化 → 印刷视窗油 → 印IR油 → 镀ITO镀层→ 蚀刻ITO → 印银浆 →印可剥胶→ 可剥胶固化  → 开料（分片） → CNC精雕 →撕膜→  贴耐酸膜→ 过氢氟酸 → 撕耐酸膜 → 上清洗线→ 产品

从上述工艺可以看出这段工艺需要丝印可剥胶，撕开，再贴抗酸膜，撕开抗酸膜，首先，步骤增多容易造成次品，并且影响效率。

随着新材料的出现，人们普遍希望直接就丝印保护胶，中间省略麻烦的贴膜工序，保护胶直接通过切割、CNC直至二次强化完成，这样就可以降低更多成本，但是目前市面上几乎没有发现相关产品，具体原因是由于经历CNC后，保护胶边缘有些地方被破坏，如果不撕开重新贴膜，二次强化时氢氟酸会渗透进来，造成玻璃边缘不整齐，影响玻璃强度。这个问题目前是行业里面的难题。

如果解决这个难题，我们就可以把工艺缩减，清洁（大片） → 强化 → 印刷视窗油 → 印IR油 → 镀ITO镀层→ 蚀刻ITO → 印银浆 →丝印CF强化胶→ 烘烤（80-100度） → 开料（分片） → CNC精雕 → 过氢氟酸 →退胶 → 上清洗线 → 产品。这就大大节约时间，流程工艺一站到底，提高良率。同时由于这种CF强化胶采取丝网印刷的方式进行，能够连续进行作业，减少一道工序，不仅节省了贴膜成本，缩短生产时间，它能够使产品良率、效率大大提高。

实验测试
我们选择一款市面上质量比较好的相同功能的A耐酸油墨进行对比：

测试如下：
CF强化胶具体工艺如下：丝印CF强化胶→ 烘烤（80-100度）→另外一面再丝印CF强化胶→ 烘烤（80-100度）→ 开料（分片） → CNC精雕 → 过氢氟酸 →退胶 → 上清洗线 → 产品

A耐酸油墨具体工艺如下：首先印刷可剥胶- 烘干 - 印刷耐酸油墨 - UV固化 - 另一面再印刷耐酸油墨 - UV固化 - 开料（ 分片 ） → CNC精雕 → 过氢氟酸 →退膜 → 上清洗线 → 产品

测试结果：

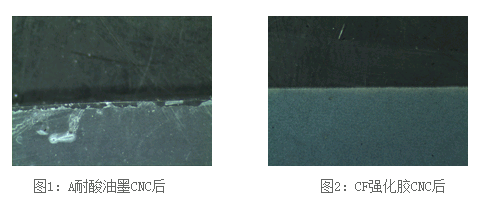

1、CNC后在显微镜下观察：

　　　

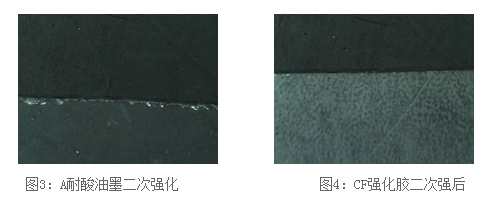

二强化后显微镜下观察：

结论：A耐酸油墨CNC强后边缘会有崩边出来，造成二次强化后酸液过腐蚀，而CF强化胶CNC后边缘整齐，二次强化后没有发现渗透现象。

3、脱膜后金手指百格测试

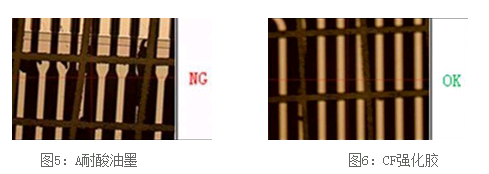

结论：从上图可以看出金手指后，A耐酸油墨百格测试NG，说明油墨对这部分具有腐蚀性，CF强化胶腐蚀性较低，可以满足客户要求。

总结

总体来说，CF强化胶能够较好的经过CNC和二次强化，在CNC过程中不会产生崩边，也不会对基材造成腐蚀，强化后的玻璃强度可以完全满足客户的需求。
